ILEXA Ray-Analysator – Software zur Analyse, Bearbeitung und
Konvertierung von Strahlendaten
Motivation
Der bisherige Umgang mit komplexen Strahlendaten (Rayfile, rayset)
ist sehr zeitaufwendig und rechenintensiv.
Für orientierende Dimensionierungen sind bisherige Strahlendaten
schwer zu handhaben, da eine immense Anzahl von Strahlen vorliegt.
Viele dieser Strahlen haben aber keinen oder kaum Einfluss auf die
Simulationsergebnisse, da beispielsweise der Strahl in eine andere
Richtung zeigt bzw. die angebundene Energie zu gering ist für eine
Auswirkung auf die Zielgröße. Trotzdessen werden sie mitberechnet,
weil sie nun einmal im Strahlendatensatz vorhanden sind.
Auch sind derzeit einfache Stand-Alone-Programme zur Konvertierung
von verschiedenen Strahlendatenformaten nicht vorhanden. Die
Importfunktionen der Ray-Tracing-Programme arbeiten nicht immer
fehlerfrei, sodass manuell vom Bediener Anpassungen vorgenommen
werden müssen. Der Import von großen Strahlendaten alleine ist
schon zeitaufwendig und sollte verbessert werden.
In vielen Fällen liegen die gemessenen Strahlendaten auch in geordneter
Form vor und müssen vor einer Berechnung sinnvoll gemischt
werden, damit bei den simulierten Zielgrößen keine Fehler infolge
dieser Ordnung auftreten. Die in den Raytracingprogrammen implementierten
Algorithmen zur Vertauschung laufen meist zeitintensiv ab.
Übliche Zeitintervalle können sich im Bereich von einigen Minuten bis
mehreren Stunden bewegen, bei sehr großen Datenmengen auch um
einige Tage.
Das Programm "Ilexa Ray-Analysator" soll Abhilfe für die genannten
Probleme schaffen. Die Software dient in erster Linie zur schnellen
Analyse und Vorverarbeitung von Strahlendaten (preprocessing).
Diese Daten können für die gängigen Raytracingprogramme z.B. ASAP,
Speos, Zemax aufbereitet und konvertiert werden. Damit kann bei der
nachfolgenden Simulation Rechenaufwand und vor allem Zeit gespart
werden. Auch lassen sich Auszüge aus den gemessenen Strahlendaten
erstellen, welche nach verschiedenen Parametern gefiltert
wurden. Dadurch muss nicht ein grosses Rayfile komplett durchgerechnet
werden, um eine spezielle Zielgröße zu erreichen.
Die Anfangspunkte der Strahlen von einzelnen Lichtquellen können
direkt auf die geometrische Oberfläche transformiert werden. Somit
ist eine exakte Ausnutzung des erforderlichen Bauraumes in der
Simulation möglich.
|

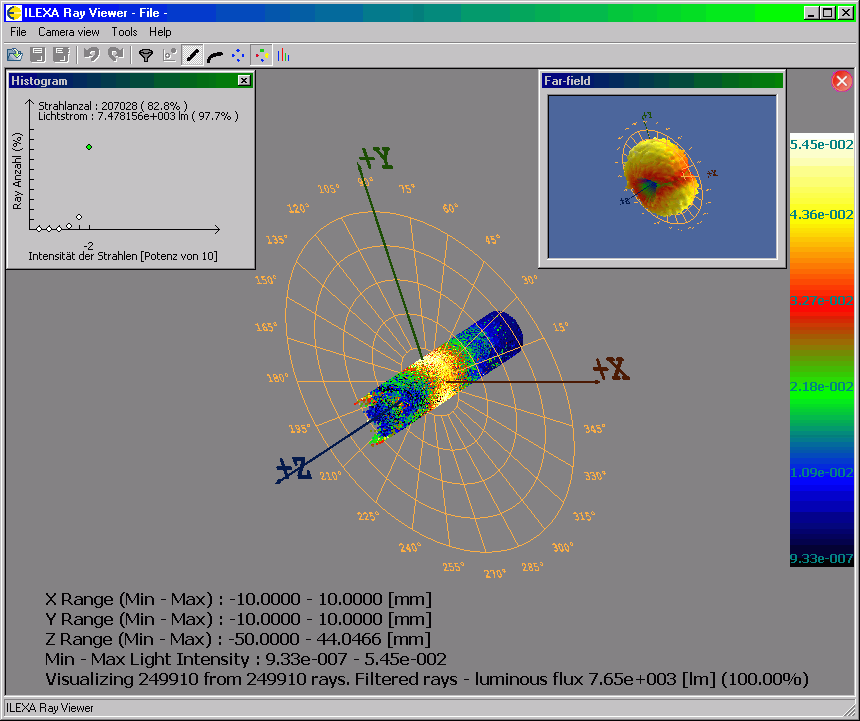

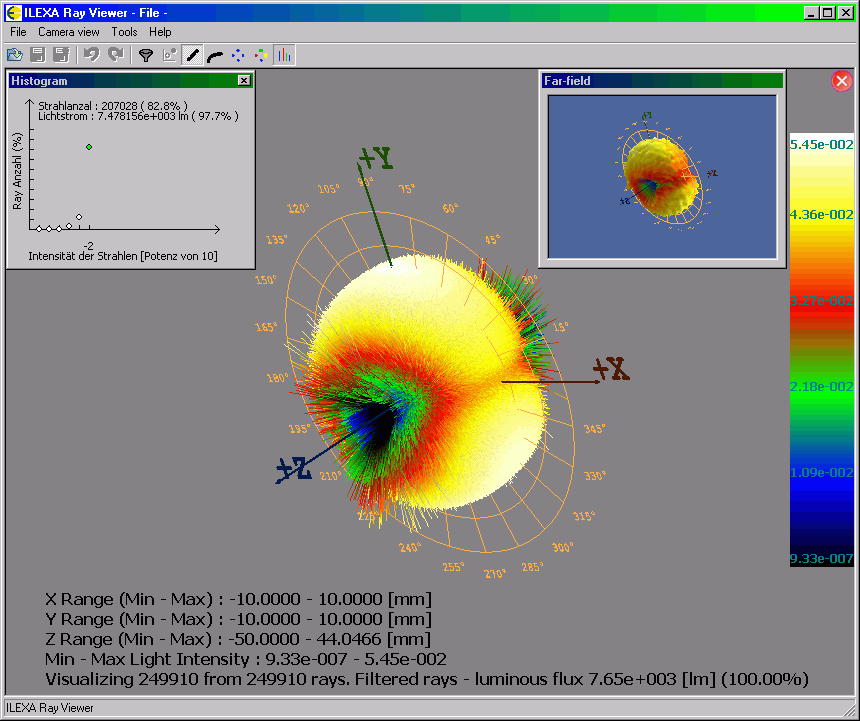

Screenshots
Softwareeigenschaften
-
Import und Export verschiedener Strahlendatenformate
( zum Beispiel dis, erf, dat, ray, ...)
- Anzeige der Startpunktkoordinaten in 3D
- Darstellung der Strahlen mit festen oder variablen Amplituden
- Darstellung und Export der resultierenden Fernfelddaten
- Überprüfung der Ordnung innerhalb der Ursprungsdatei
- stochastisches Vertauschen der Strahlen innerhalb der Datei
- diverse Filteroptionen (Richtung, Ursprung, Intensität)
- ...
|
|
|
